型号: GZGE008

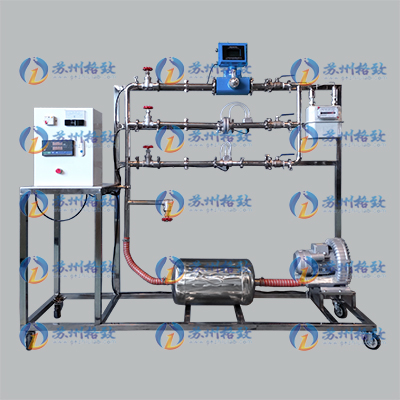

燃气工程技术实验装置：燃气表流量校正实验装置
一、工作条件
常温常压，电源电压220V，功率500W。
二、实验目的
1、利用涡轮流量计、文丘里流量计、孔板流量计对煤气表进行实际校正；
2、掌握气体流量的测量方法；
3、掌握煤气表的使用；
4、分析各种流量测量方法的误差产生机理和误差大小。
三、技术参数
1、燃气表：J4系列，流量范围0.04-6m³/h;
2、差压传感器 0～3kPa ，分辨率10Pa，精度A级；
3、温度传感器 0～50℃，分辨率0.1℃，精度A级；
4、风机技术参数：功率：550W，流量：85m3/h，最大压力12kPa；
5、显示单元：数显8路万能巡检仪；
6、配套无限点燃气工程教学管理平台及3D仿真教学软件；
7、设备尺寸：长*宽*高=1800*500*1600mm。
四、产品规格与配置
序号 | 名称 | 型号（品牌） | 数量 |
1 | 涡轮流量计 | 不锈钢 | 1 |
2 | 文丘里流量计 | 管道式 | 2 |
3 | 孔板流量计 | 管道式 | 2 |
4 | 煤气表 | 标准数显 | 1 |
5 | 压差传感器 | 不锈钢 | 2 |
6 | 温度传感器 | PT100 | 1 |
7 | 连接管路 | 不锈钢 | 1 |
8 | 阀门 | 不锈钢 | 4 |
9 | 实验台 | 不锈钢带刹车万向轮 | 1 |
10 | 燃气工程教学管理平台 | 格致科教 | 1 |
11 | 3D仿真教学软件 | 格致科教 | 1 |
